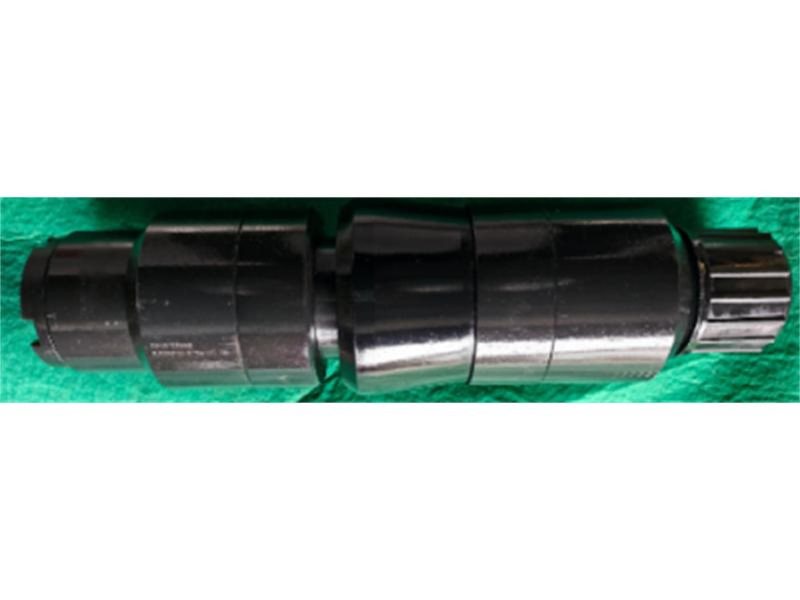

Z331皮碗封隔器

一、适用范围

Z331皮碗封隔器是一种广泛应用于石油、天然气井井下作业的分层测试、挤注作业、临时封堵、找窜找漏等等工艺中扮演着关键角色，是一种新型自封式封隔器，结构简单，操作方便，采用液压自封原理。

二、结构组成及特点：

2.1 Z331封隔器由上、下接头、中芯管、皮碗和洗井骨架套组成。

2.2 工作原理及结构特点：Z331封隔器是一种自封式封隔器，在下井后，依靠皮碗与套管内径的微小过盈使皮碗适度贴紧在套管内壁上，将封隔器上下两端的环形空间隔开。当皮碗张开端压力大于另一端压力时，此压力差使皮碗进一步张开，更紧地贴在套管内壁上，从而使封隔器皮碗与套管内壁密封良好，达到封隔环空的目的。当封隔器两端存在与上述方向相反的压力差时，将迫使封隔器皮碗收缩，此时，封隔器上下两端相互连通。所以，Z331封隔器属于单向承压型封隔器。在解封过程中，初始拉力会略大于自由悬重，此为克服皮碗与套管的摩擦力和自锁力。一旦解封，拉力会恢复接近正常值。

三、技术参数

四、操作步骤

4. 1按设计将封隔器与下部尾管、上部油管及安全接头等依次连接，扭矩上紧。

4.2控制下放速度（一般不超过20米/分钟），遇阻不得超过20-30kN，严禁猛顿猛放，通过套管接箍位置或缩径处时更要缓慢。定期向油管内灌液，保持管内外压力平衡，防止皮碗过早膨胀或损坏

4.3坐封方式：缓慢下放管柱，使封隔器到达******坐封位置。然后逐渐缓慢地增加下压力（坐封载荷）。坐封载荷大小取决于套管内径和皮碗规格（例如：在Φ139.7mm套管内，坐封载荷可能在60-120kN范围）。观察指重表，达到预定载荷并保持稳定。

4.4坐封验证：坐封后，可在允许范围内进行小压力试压（从封隔器上方或下方），验证密封性。观察压力是否稳定。

4.5确认坐封成功后，即可进行计划中的测试、挤注等施工。

五、  解封与起钻

1.作业完成后，充分循环洗井，确保井筒内无沉砂和残留工作液。

2.缓慢上提管柱，初始提力应略大于管柱悬重，以克服皮碗与套管的摩擦力。

3.上提过程中会感到一个“解封力”峰值，然后恢复正常。严禁猛提，以防损坏皮碗或造成管柱事故。

4.解封后，匀速平稳地起出管柱。再次通过套管接箍等处时减速。

六、注意事项：

1.下井封隔器及配套工具必须在地面认真检查，确认合格后方可下井，入井液体、工具、材料必须清洁干净并符合相关质量标准。

2.下管柱是应当平稳、不得出现顿、溜钻等现象。

3.严禁在井筒不干净（有大量落物、铁屑、水泥块等）的情况下下入封隔器。

4.下井管柱应丈量******，应避开井下节箍，确保卡点******。

5.严禁违章作业，确保安全生产。

6.根据顾客要求，我公司对产品有改进的权利和义务。

欢迎您购买本产品，使用前请仔细阅读使用说明书，使用时请严格请按照说明要求进行操作,谢谢合作
